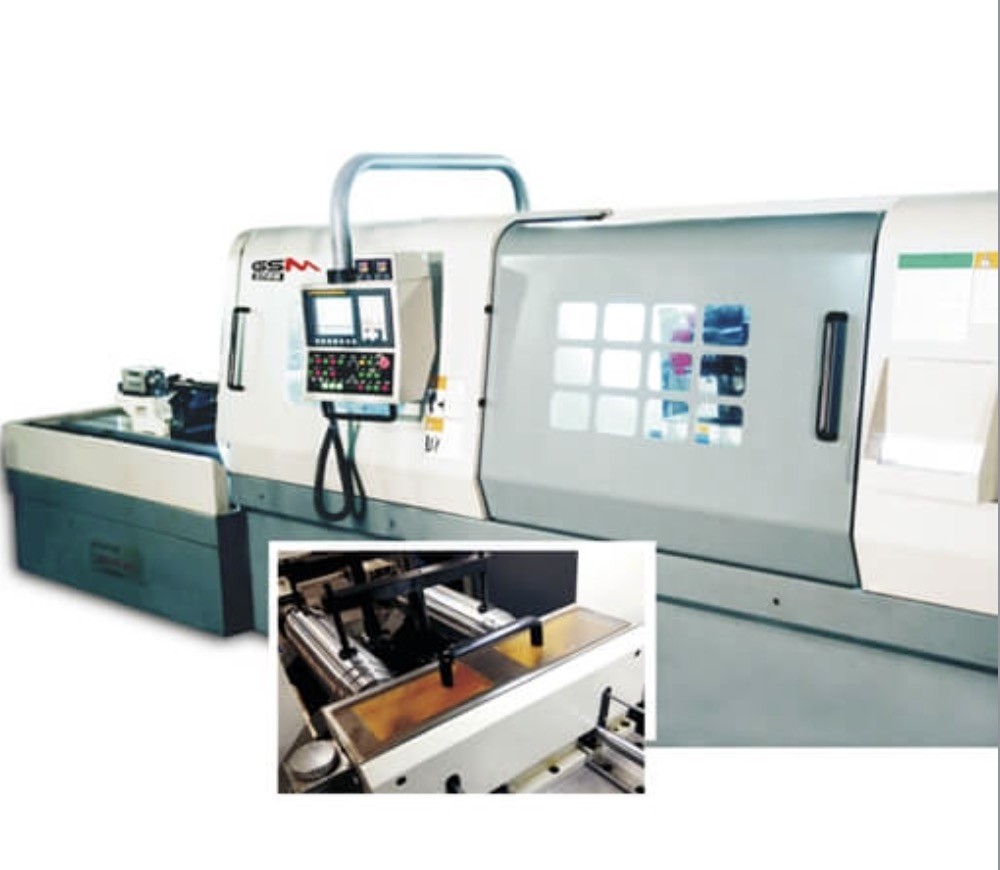

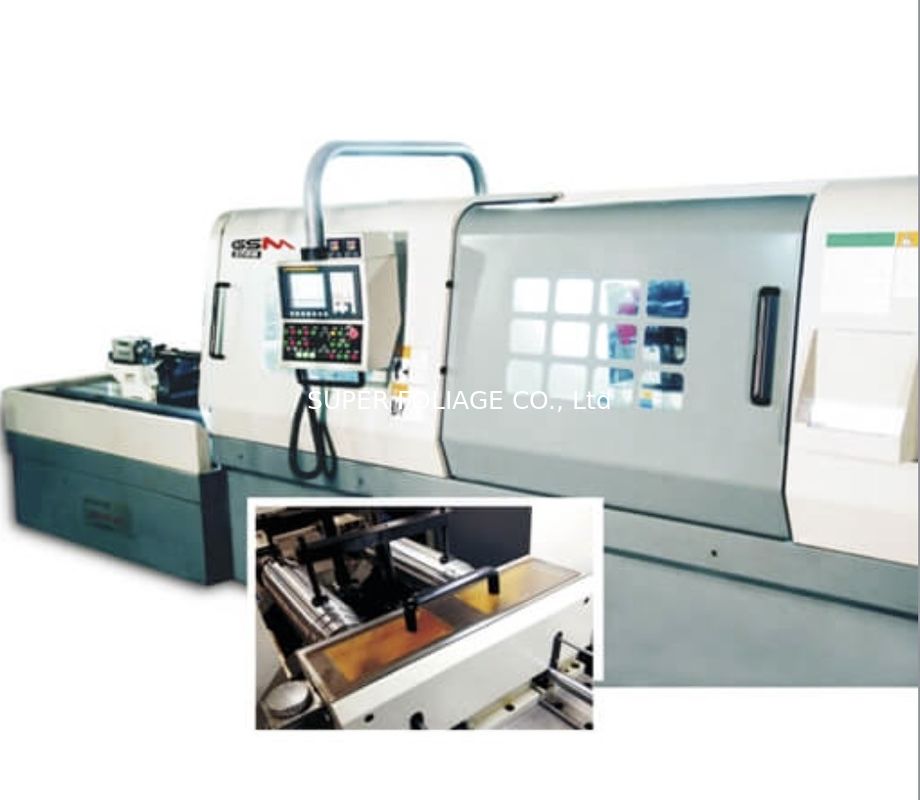

ZK2125×2C/1500 Seitwärts verfahrende Tiefbohrmaschine

ZK2125×2C/1500 Schussbohrmaschine mit seitlich beweglicher Funktion

Hauptparameter

Fähigkeit zum Bohren

1. Nummer der Spindel:2PCS

2. Abstand zwischen Spindelmärkten: 350 mm

3. Bohrdurchmesserbereich: φ5φ25,0 mm

4. Aufstellfläche: 1600*600 mm

5. Max. Bohrtiefe:1500mm

6. Durchmesser der Werkstücke: ≤φ250 mm

7. Max. Länge des Werkstücks: 1500 mm

8. Seitliche Bewegungsabstand der Bank: 200 mm

Bohrgeschwindigkeit

1. Max. Drehgeschwindigkeit des Bohrstammes:5500 R/min

2.Zuführgeschwindigkeitsbereich: ≤ 1500 mm/min

3. Schnelle Bewegungsgeschwindigkeit ≤ 2000 mm/min

Bohrgenauigkeit

1. Schrägheit: ≤1,0/1000 Bohrtiefe(Längen-Durchmesser-Verhältnis≤100)

2. Abmessungsgenauigkeit: IT7IT11

3. Rauheit: Ra0.8- Ich weiß.Ra3.2

Maschinenleistung

1. Leistung des Bohrstammmotors: 7,5 kW

2. Leistung des Ölpumpenmotors: 2×7,5 KW

3. Leistung des Futtermotors:1.8 KW

4- Ich weiß.Leistung der Ölkühlmaschine:3. 5 KW

5Gesamtleistung: 40 kW

Hydraulisches System

1. Max. Durchfluss: 120 L/Min.

2. Max. Druck:12 MPa

3. Filtergenauigkeit:20 um

4- Ich weiß.Ölbehälter: 1360 L

Grundabmessung und Gewicht

1. Bodenfläche:(L*W*H)6000*2700*1800 mm

2. Abstand zwischen Bohrstammzentrum und Boden:1070 mm

3. Höhe von Bohrstammzentrale und Führungsschiene242.0 mm

4. Gewicht des hydraulischen Systems:2.5 T

5. Gewicht des Hauptmotors:7.5 T

Typische Anwendungen:konzentrische und exzentrische Bohrungen von Schachtteilen, tiefes Bohren von Plattenteilen.
