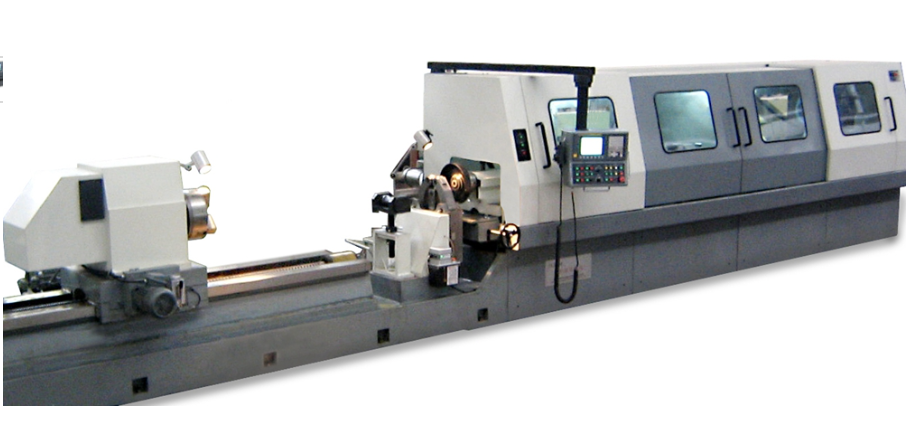

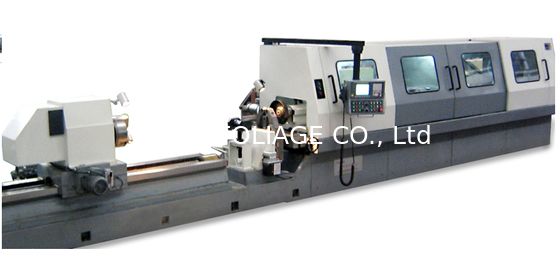

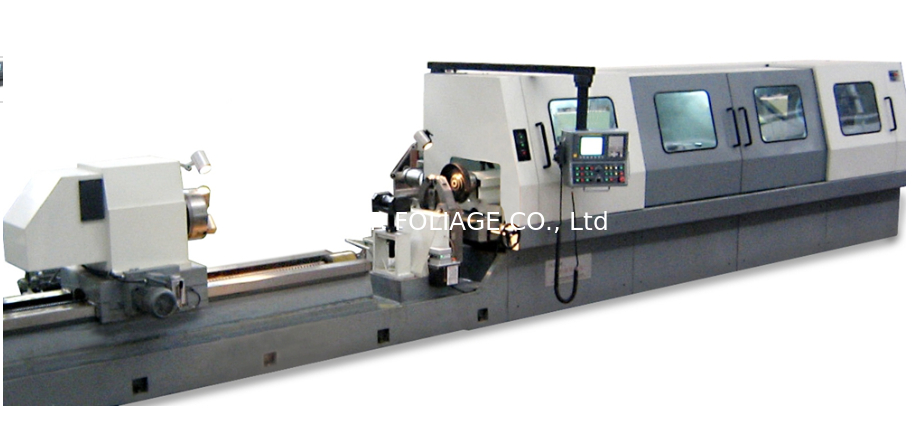

BTA-Tiefbohrmaschine ZK2130*DB/2500

Technische Einzelheiten

Fähigkeit zum Bohren
1Anzahl der Spindeln: 1 Stück
2. Bohrdurchmesser Bereich: φ16·φ30 mm
3. Max. Bohrtiefe: 2500 mm
4. Max. Werkstückdurchmesser: φ320 mm; φ500 mm 5. Klemmdurchmesser des Mittelrahmens: φ270 mm; φ500 mm
6. Max. Werkstücklänge: 2500 mm
Bohrgeschwindigkeit
1. Max. Drehgeschwindigkeit des Bohrstammes: 2000 R/min.
2Drehgeschwindigkeit des Werkstücks: 31,5 R/min.
3.Zuführgeschwindigkeitsbereich: ≤ 1500 mm/min
4. Schnelle Bewegungsgeschwindigkeit ≤ 2000 mm/min
Bohrgenauigkeit
1Schiefe: ≤1,0/1000 (Verhältnis zwischen Länge und Durchmesser <100)
2. Größengenauigkeit: IT8 IT11
3. Rauheit: Ra1,6 ∆ Ra3.2
Maschinenleistung
1Leistung des Bohrstammmotors: 11 KW
2. Drehleistung des Werkstücks: 3,0 kW
3. Ölkühlleistung: 2,8 KW
4. Ölpumpenmotor: 11,0+11,0 KW (Doppelpumpengruppe)
5Leistung des Zuführmotors: 2,5 kW
6Gesamtleistung: 50 kW
Hydraulisches System
1. Max. Durchfluss: 150 L/Min.
2Maximaldruck: 6 MPa
3Filtergenauigkeit: 20 um
4. Ölbehälter: 1600 L
Grundabmessung und Gewicht
1Bodenfläche: 8000 × 3000 × 1500 mm
2Abstand zwischen Bohrstammzentrum und Boden: 1070 mm
3Gewicht des Hauptmotors: 9 t
4Gewicht des hydraulischen Systems: 2,5 t
