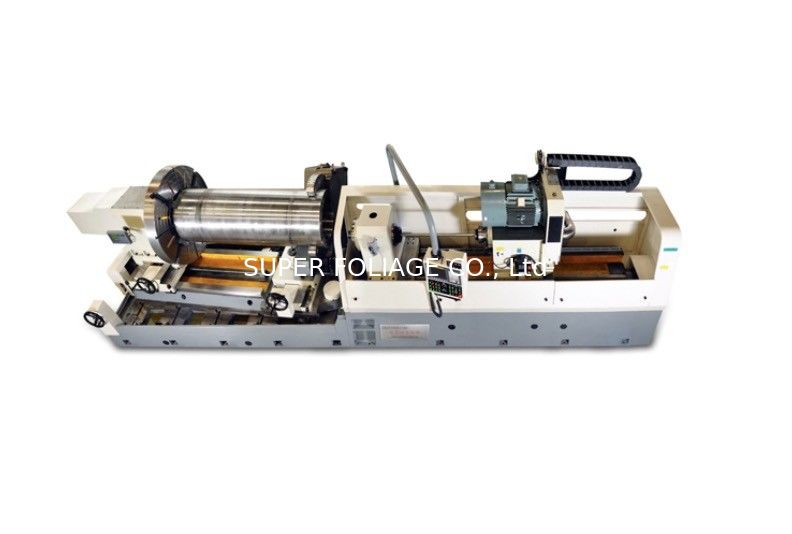

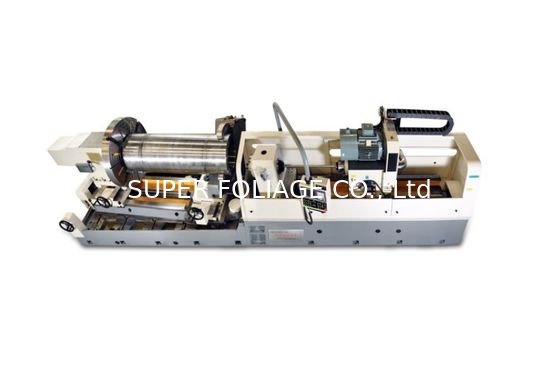

BTA Tiefbohrmaschine ZK21150*D/1500

BTA Tiefbohrmaschine ZK21150*D/1500

Bei der Bearbeitung wird eine BTA-Methode (Internal Chip Removal) eingesetzt, bei der ein FANUC OI Mate TC-CNC-System verwendet wird.mit einer Leistung von mehr als 10 W. Die Werkstückspindel verfügt über eine CNC-Indexierung und kann während der Bohrungen gesperrt werden.mit einer Breite von mehr als 20 mm,, ermöglichen das präzise Bohren von konzentrischen und Indexlöchern.

Fähigkeit zum Bohren
1Anzahl der Spindeln: 1 Stück
2. Bohrdurchmesser Bereich: φ40·φ80 mm Durchbohrungsdurchmesser: φ150 mm
3Max. Bohrtiefe: 1500 mm
4Max. Klemmlänge:2000 mm
5. Max. Klemmdurchmesser des Schals: φ1250 mm Klemmdurchmesser des Mittelrahmens: φ100·320 mm; φ300·680 mm
6.Bewegungsabstand des Hydraulikkopfes: 300 mm
7. Index-Lochdurchmesser: φ600 mm
Bohrgeschwindigkeit
1. Max. Drehgeschwindigkeit des Bohrstammes: 650 R/min
2.Zuführgeschwindigkeitsbereich: ≤ 200 mm/min
3. Schnelle Bewegungsgeschwindigkeit ≤ 2000 mm/min
Bohrgenauigkeit
1Schiefe: ≤1,0/1000 (Verhältnis zwischen Länge und Durchmesser <100)
2. Größengenauigkeit: ≤IT12
3. Rauheit: ≤Ra3.2
4. Indizierungsgenauigkeit: ±1′
5. Drehgenauigkeit: ±3′
Maschinenleistung
1Leistung des Bohrstammmotors: 37 KW
2. Ölkühlleistung:3.5 KW
3. Ölpumpenmotor: 2×18,5 KW (Doppelpumpengruppe)
4Leistung des Zuführmotors:2.5 KW
5. Indexing Servomotor Leistung: 2,5 kW
Hydraulisches System
1. Max. Durchfluss: 450 L/Min.
2Maximaldruck: 5 MPa
3Filtergenauigkeit:20 um
4. Ölbehälter: 2400 L
Grundabmessung und Gewicht
1Bodenfläche: 7000 × 3500 × 2250 mm
2Abstand zwischen Bohrstammzentrum und Boden: 1600 mm
3Gewicht des Hauptmotors: 16 t
4Gewicht des hydraulischen Systems: 3 t
