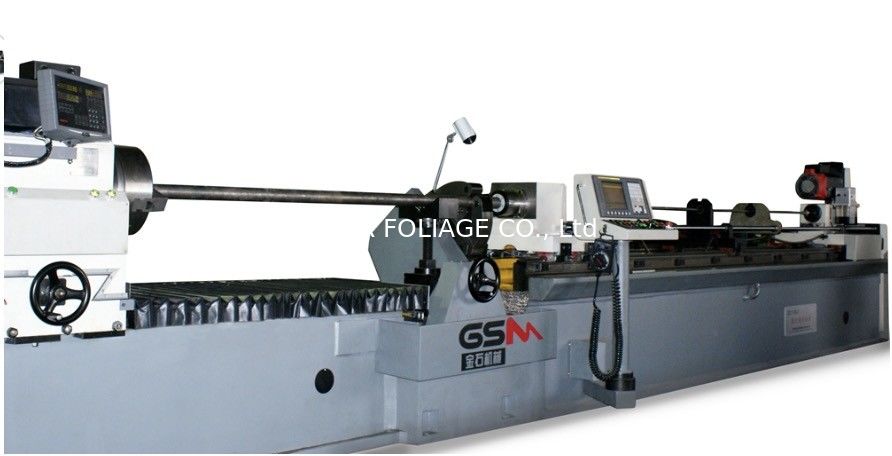

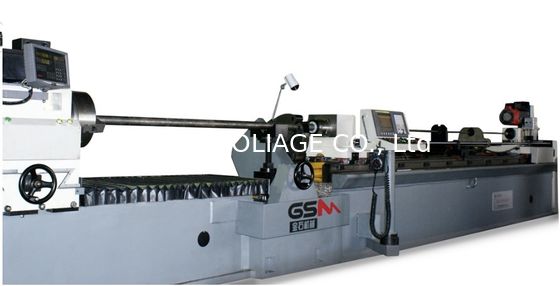

ZK2135E/2500 Tiefbohrmaschine mit rotierenden und CNC-Indexfunktionen

ZK2135E/2500 Tiefbohrmaschine mit Dreh- und CNC-Indexfunktion des Werkstücks

ZK2135E/2500 TiefbohrmaschineDer Gastkörper ist in den linken Teil als Werkstückspange und den rechten Teil als Bohrstammzufuhrsystem unterteilt.Die Endfläche ist mit den Schrauben und Nadeln verbunden. Hydraulische Schraube und hydraulischer Mittelrahmen werden verwendet, um das Werkstück zu klemmen. Die Grundteile der Maschine sind HT300-Genauigkeitsguss. Kugelschraube und Rollführer werden für die Bohrstammzufuhr verwendet.

Eigenschaften

1. Verarbeitungsmethode wird eingeführt (internes Ölkühlmittel und externe Splitterentfernung)

2. Das CNC-Steuerungssystem der Marke FUNAC wird eingeführt.

3. Die Bohrspindel- Ich weiß.Die Frequenz des Rotationssystems wird angepasst.

4. Das Werkstück wird durch einen hydraulischen Schlag und einen mittleren Rahmen geklemmt.

5. Die Maschine kann ein konzentrisches Loch, ein exzentrisches Loch und ein Indexloch bohren.

Hauptparameter

Fähigkeit zum Bohren

1. Nummer der Spindel:1 PCS

2. Bohrdurchmesserbereich:φ5- Ich weiß.φ35 mm

3. Max. Bohrtiefe:2500mm

4. Werkstückdurchmesserbereich:φ270 mm; φ500 mm

5. Max. Länge des Werkstücks:2500mm

6. Max. Exzentrisch: φ270 mm; φ500 mm

Bohrgeschwindigkeit

1. Max. Drehgeschwindigkeit des Bohrstammes:5500 R/min

2.Versorgungsgeschwindigkeitsbereich:≤ 1500 mm/min

3.Schnelle Bewegung Geschwindigkeit ≤ 2000 mm/min

Bohrgenauigkeit

1. Verzerrtheit:≤ 1,0/1000 Bohrtiefe(Längen-Durchmesser-Verhältnis≤100)

2. Dimensionelle Genauigkeit:IT7- Ich weiß.IT10

3. Grobheit:Ra0.8- Ich weiß.Ra3.2

Maschinenleistung

1. Leistung des Bohrstammmotors:5.5 KW

2. Leistung des Drehmotors des Werkstücks:2.2 KW

3. Ölpumpenmotor: zwei mal fünf.5

4. Leistung des Futtermotors:1.8 KW

5. Leistung der Ölkühlmaschine:2.8 KW

6.Gesamtleistung:28KW

Hydraulisches System

1. Max. Durchfluss: 110 L/Min

2. Max. Druck:12 MPa

3. Filtergenauigkeit:20 um

4- Ich weiß.Kapazität des Ölbehälters:1360 L

Grundabmessung und Gewicht

1. Bodenfläche:(L*W*H) 7800*3200*1500 mm

2. Abstand zwischen Bohrstammzentrum und Boden:1070 mm

3. Gewicht des hydraulischen Systems:2 T

4. Gewicht des Hauptmotors:8T

Teile für die Bearbeitung von Maschinen

Typische Anwendungen:Hydraulikstütze, Zylinder, konzentrische und exzentrische Löcher von Wellenbauteilen.
