Herkunftsort: | China |
---|---|
Markenname: | OEM |
Zertifizierung: | CE IS09001 |
Modellnummer: | ZK2115X4/500 |
Min Bestellmenge: | 10 |
Preis: | negotiable |
Verpackung Informationen: | Holzkiste |
Lieferzeit: | Basis auf Auftrag |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 10000 |
No. of spindle: | 4 pcs | Drilling hole diameter: | 5mm---15mm |
---|---|---|---|
Drilling depth: | 500mm | Workpiece: | high pressure oil rail of all kinds |
Workpiece length: | 500mm | Skewness of drilling hole: | ≤1.0x1000(drilling length)mm |
Dimensional precision: | IT8 | Roughness: | Ra0.8—Ra1.6 no obvious iron chip scratch |

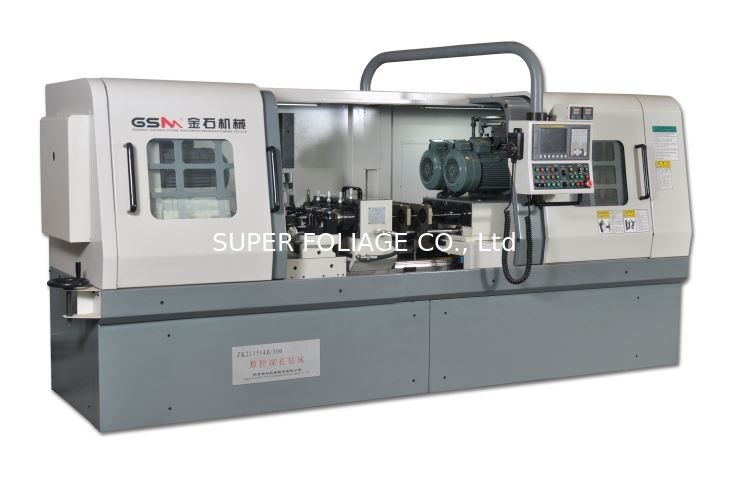

Es handelt sich hierbei um eine vierspindlige Tiefbohrmaschine, die hauptsächlich für das Bohren von Konzentrumlöchern von kleinen und mittleren Drehwellenteilen mit hohem Volumen eingesetzt wird.Mehrfachspindel und Arbeitsposition Design sorgt für mehrere Werkstück gleichzeitig bohren. Umfassende Klemmmethode mit Hilfsstützstruktur ermöglicht eine schnelle Klemmung.
Hauptparameter der Maschine
Verarbeitungsfähigkeit
1Anzahl der Spindel: 4 Stück
2Durchmesser des Bohrloches: 5 mm - 15 mm
3Bohrtiefe: 500 mm
4. Werkstück: Hochdruck-Ölschiene aller Art
5. Werkstücklänge: 500 mm
Verarbeitungsgeschwindigkeit
1. Max. Drehgeschwindigkeit des Bohrstäbels: 5000r/min
2Drehgeschwindigkeit des Werkstücks: 0 spezielle Befestigung
3.Zuführgeschwindigkeitsbereich: ≤1500 mm/min
4. Schnelle Bewegungsgeschwindigkeit: ≤ 2000 mm/min
Verarbeitungspräzision
1Schiefe des Bohrloches: ≤ 1,0x1000 (Bohrlänge) mm
2. Größenpräzision: IT8
3. Rauheit: Ra0.8 Ra1.6 ohne offensichtliche Eisensparren
Maschinenleistung
1- Leistung des Bohrstäbels: 2x5,5 kW
2. Kraft der Ölpumpenmotoren: 2x7,5 kW
3- Motorleistung: 2,3 kW
4. Öltemperatur Kühlmittel Maschinenleistung: 4,05 kW
Hydraulisches System
1. Maximalstrom: 4x40L/Min.
2. Max. Druck: 10MPa
3Filtergenauigkeit: 20um
4Ölkapazität: 1360 l
Grundabmessung und Gewicht
1. Bodenfläche ((L*W*H): 4500*3000*1800 ((Bohrtiefe ist 500 mm)
2- Abstand zwischen Bohrstammmitte und Boden: 1070 mm
3- Höhe zwischen Bohrstamm und Führungsschiene: 297 mm
4Abstand zwischen Spindeln: 140 mm
5. Gewicht der Maschine: 6,5 t
Bild der Bearbeitung von Maschinenteilen
Typische Teile:Hochdruck-Ölschiene.Die Werkstückspannvorrichtung ist speziell für die Hochdruckölspur ausgelegt.
