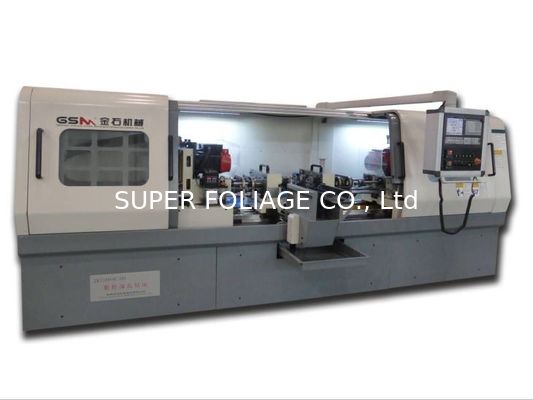

ZK2108X4C/300 Counter-roatry-Tiefenbohrmaschine mit guter Eingangsgenauigkeit

Für diese gegendrehende Vierspindel-Kanonenbohrmaschine wird hauptsächlich der kleine Lochdurchmesser von 1,5 mm bis 8 mm gebohrt, der von beiden Seiten gebohrt wird, um eine höhere Eingangsgenauigkeit zu erzielen.Und es kann 22 Werkstücke gleichzeitig verarbeiten., die die Verarbeitungsleistung erheblich verbessern.

Haupttechnischer Parameter

Verarbeitungsfähigkeit

1.Nummer der Spindel: 4 PCS ((jede Seite hat 2 Spindel)

2Bohrdurchmesser: 1,5 mm bis 8 mm

3.Bohrbein: 300 mm (von einer Seite)

4Außendurchmesser des Werkstücks: ≤φ8,0 mm

5.Werkstücklänge: 110 mm-320 mm

6- Menge des Werkstücks auf dem Regal: 22 Stück

Verarbeitungsgeschwindigkeit

1- Ich weiß.Max. Drehgeschwindigkeit des Bohrstäbels:15000r/min.

2- Ich weiß.Drehgeschwindigkeit des Werkstücks: 0 r/min.

3- Ich weiß.Der Betriebsschwerpunkt der Zufuhr: ≤ 1500 mm/min.

4- Ich weiß.Schnelle Bewegungsgeschwindigkeit: ≤ 2000 mm/min.

5Bewegungsgeschwindigkeit des Racks: 2000 mm/min.

Verarbeitungspräzision

1- Ich weiß.Schrägheit des Bohrloches: ≤1,0/1000 Bohrlänge ((Bearbeitete festgesetzt, Zugverhältnis≤100)

2- Ich weiß.Abmessungsgenauigkeit: IT8 --- IT11

3- Ich weiß.Schrägheit des Bohrloches: Ra0,4 Ra1.6

Leistung der Maschine

1- Ich weiß.Leistung des Bohrstammmotors: 2X2.2KW ((ein Motor für 2 Spindeln)

2- Ich weiß.Leistung der Ölpumpe: 2X4,0KW ((eine Ölpumpe für zwei Spindeln)

3- Ich weiß.Leistung des Einspeisungsmotors: 2X1,8 KW

4- Ich weiß.Leistung der Kühlmittelmaschine bei Öltemperatur:2.87KW

Hydraulisches System

1- Ich weiß.Höchstdurchfluss 4X20 L/Min

2- Ich weiß.Maximaler Druck: 16 MPa

3- Ich weiß.Filtergenauigkeit: 10 um.

4- Ich weiß.Ölkapazität: 960L

Grundabmessung und Gewicht

1- Ich weiß.Bodenfläche ((L*W*H): 4000*3000*1800

2- Ich weiß.Abstand zwischen Bohrstammmitte und Boden:1070 mm

3- Ich weiß.Höhe von der Bohrstammmitte bis zur Führungsschiene: 297 mm

4Abstand zwischen Spindeln: 220 mm

5.Gewicht der Maschine: 6,5 t

Teile für die Bearbeitung von Maschinen

Typische Anwendung: Schrittloch des Ejektorhülses, der Kammschale usw.
