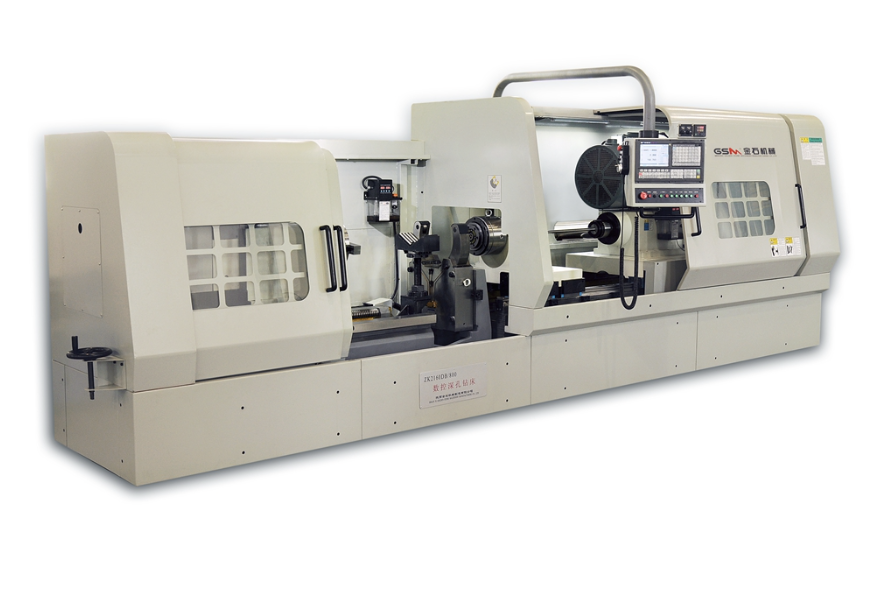

BTA Tiefbohrmaschine ZK2160*DB/1000

Technische Details

Bohrfähigkeit
1. Anzahl der Spindeln: 1 STK
2. Bohrungsdurchmesserbereich: φ16～φ60 mm
3. Max. Bohrtiefe: 1000 mm
4. Max. Werkstückdurchmesser: φ320 mm
5. Spanndurchmesser des Zentrierrahmens: φ270 mm 6. Max. Werkstücklänge: 1000 mm
Bohrgeschwindigkeit
1. Max. Drehzahl der Bohrstange: 1800 U/min
2. Werkstückdrehzahl: 31,5 U/min
3. Vorschubgeschwindigkeitsbereich: ≤1500 mm/min
4. Eilganggeschwindigkeit ≤2000 mm/min
Bohrgenauigkeit
1. Schrägheit: ≤1,0/1000 (Längen- zu Durchmesserverhältnis <100)
2. Maßgenauigkeit: IT8～IT11
3. Rauheit: Ra1.6～Ra3.2
Maschinenleistung
1. Leistung des Bohrstangenmotors: 30 KW
2. Werkstückdrehantrieb: 3,0 KW
3. Ölkühlerleistung: 0,8 KW
4. Ölpumpenmotor: 11,0+11,0 KW (Doppelpumpengruppe)
5. Leistung des Vorschubmotors: 1,8 KW 11 M.N
6. Gesamtleistung: 65KW
Hydrauliksystem
1. Max. Durchfluss: 280 L/min
2. Max. Druck: 8 MPa
3. Filtergenauigkeit: 20 um
4．Öltankinhalt: 1360 L
Grundabmessungen & Gewicht
1. Grundfläche: 5500×3000×1800mm
2. Abstand zwischen Bohrstangenmitte und Boden: 1070 mm
3. Gewicht des Hauptmotors: 6,5 T
4. Gewicht des Hydrauliksystems: 2,5 T
