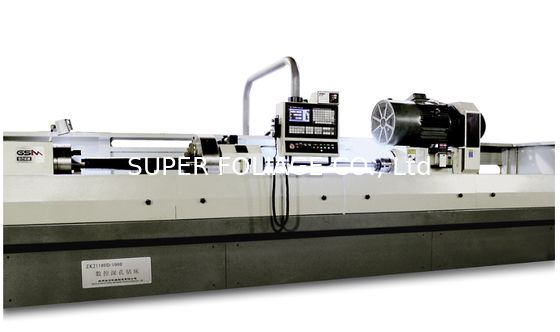

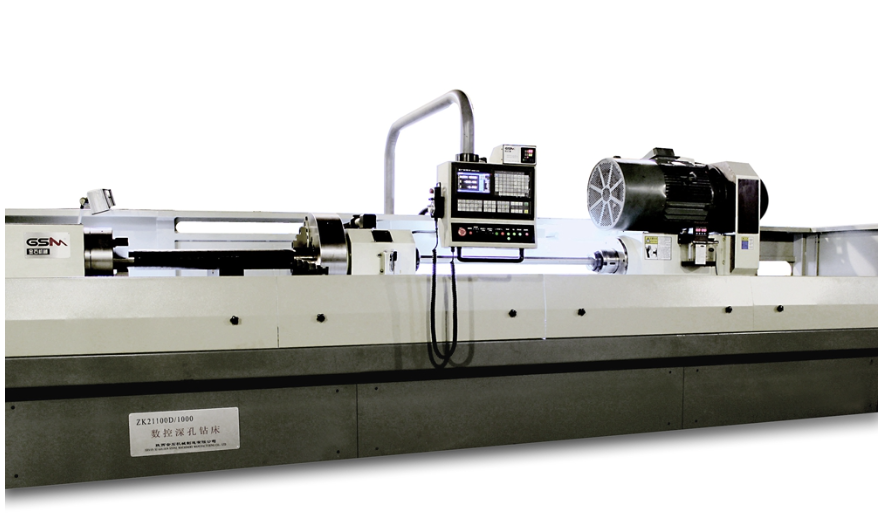

BTA Tiefbohrmaschine ZK21100*D/1000

BTA Tieflochbohrmaschine ZK21100*D/1000

Bearbeitungsmethode: BTA, Innen-Spanabfuhr
CNC-System: FANUC OI Mate TC / GSK980TDC (Optional)
Bohrgestänge: drehend und Vorschub, Frequenz-Drehzahlregelung Werkstück: nicht drehend
Führungsbuchse: hydraulisch angetrieben
Spannen: Der linke Teil des Werkstücks wird durch ein hydraulisches Futter gespannt, der rechte Teil durch ein manuelles Selbstzentrierfutter. Das Spannen ist zuverlässig.

Bohrfähigkeit
1. Anzahl der Spindeln: 1 STK
2. Bohrungsdurchmesserbereich: φ40～φ100 mm
3. Max. Bohrtiefe: 1000 mm; 1500 mm
4. Max. Durchmesser des Werkstücks: 250 mm; 320 mm 5. Spannlängenbereich: 1000 mm; 1500 mm Bohrgeschwindigkeit
1. Max. Drehzahl des Bohrgestänges: 750 U/min
2. Vorschubgeschwindigkeitsbereich: ≤200 mm/min
3. Eilganggeschwindigkeit ≤1000 mm/min
Bohrgenauigkeit
1. Schrägheit: ≤1,0/1000 (Länge-zu-Durchmesser-Verhältnis <100)
2. Maßgenauigkeit: IT8～IT11
3. Rauheit: Ra1.6～Ra3.2
Maschinenleistung
1. Leistung des Bohrgestänge-Motors: 37 KW
2. Ölkühlleistung: 0,8 KW
3. Ölpumpenmotor: 2×11 KW (Doppelpumpengruppe) 4. Leistung des Vorschubmotors: 4,7 KW 30 M.N
5. Gesamtleistung: 70 KW
Hydrauliksystem
1. Max. Durchfluss: 320 L/Min
2. Max. Druck: 5 MPa
3. Filtergenauigkeit: 20 um
4．Öltankinhalt: 1600 L
Grundabmessungen & Gewicht
1. Grundfläche: 6500×3000×1800 mm
2. Abstand zwischen Bohrgestängezentrum und Boden: 1070 mm
3. Gewicht des Hauptmotors: 7,5 T
4. Gewicht des Hydrauliksystems: 2,5 T
